倍速链输送线厂家谈工装板装配线的设计定制

以下是对工装板装配线的设计、选择和实施的系统指导，涵盖了从基本配置到智能集成的关键。
1.工装板装配线的核心组成

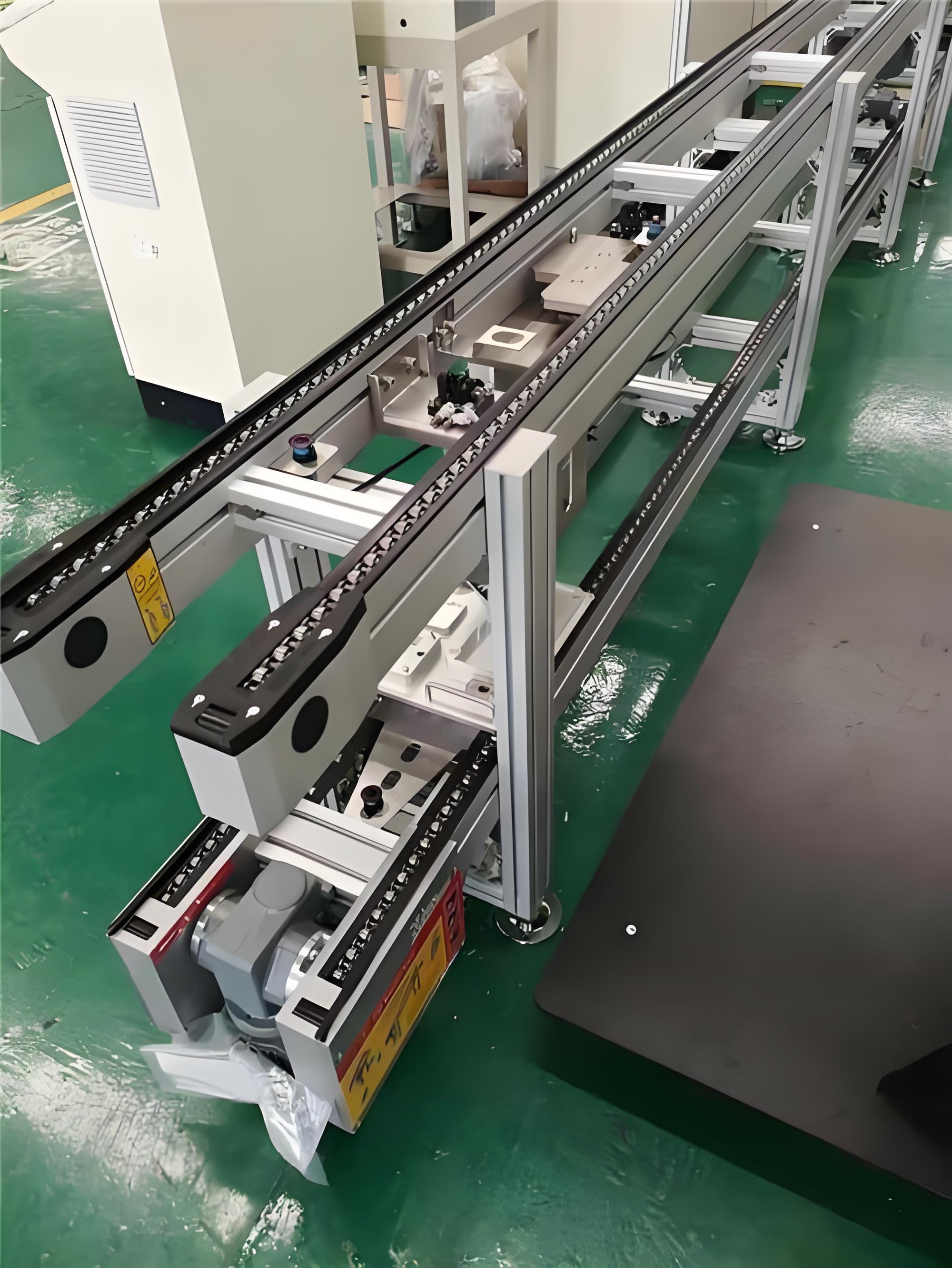

输送系统
双速链/同步链:适用于中高速装配(0.5-10m/min)，双速比为2.5/3倍，续航能力50-200kg/工作板。
辊筒输送段:用于进料和出料连接，辊筒间距≤1/2板材长度(防止流动)。
工作板设计
类型
支撑点
应用场景
镁铝合金板
重量轻(5-15公斤)且抗静电
电子元件(如PCB支架))。
钢夹板
带定位销0.1毫米)
汽车零件的高精度装配
复合材料板
高温≤150℃
涂覆和干燥过程
定位和夹紧
机械定位:锥形销和菱形销组合(重复定位精度0.05mm)。
气动夹钳:夹钳气缸压力0.3-0.5MPa，带自锁功能。

二。工装板装配线选定的重要参数
线拍
计算公式:text{{{节奏(秒)} = frac (text)每班有效工作时间)秒)}) text)日产量需求)timestext)行平衡率≥85%。
案例:汽车仪表板装配线(20工位，90秒节拍，92%线平衡率)。
工作板的尺寸
长度和宽度=产品尺寸+200毫米(操作余量)，厚度为10-30毫米(取决于负载)。
电源配置
轻量化线:400W伺服电机+减速机(定位精度0.5mm)。
双轨:5.5kW变频电机+扭矩限制器(防止过载)。
三。智能升级方案
RFID/超高频识别
电子标签嵌入工作板，MES系统实时跟踪生产批次和工艺参数。
视觉引导
工业相机(如康耐视)检查零件装配是否良好(误判率≤0.01%)。
适应性调整
控制电动螺丝刀(扭矩精度±3%)，数据会自动上传到PLC。

四。工装板装配线实现进程
过程设计
FlexSim仿真用于优化工作站布局，减少步行浪费。例如，U形线可以缩短20%的材料旋转。
安装和试运行
机器:激光准直导轨直线度≤0.1mm/m(上部，拧紧螺栓(涂螺纹胶防止松动)。
电气:预装PLC程序(剩余15%的I/o)，安全光幕响应时间≤50ms。
验收标准
48小时连续满负荷运行，故障停机≤5分钟/班。
动词 （verb的缩写）维护和故障排除
问题
原因
解决办法
工件板偏移。
导轨磨损/定位销松动
更换导轨靠背，并将衬套插入销孔。
夹钳移动缓慢。
气路冷凝物堵塞
安装空气干燥器，定期排水。
禁用数据收集
RFID磁头污染
用无水酒精清洁敏感表面。

工装板装配线推荐品牌:
运输系统:德国贝加福(双速链)，日本大福(双速链))同步链。
工作板:苏州艾吉威(智能夹具板))
如果需要详细的CAD布局或产能计算模板，可以提供产品尺寸和目标日产量，以便进一步设计。
