自动化流水线 产品中心

自动化流水线-助力机械手

双层循环输送线

以下是双层循环输送线的专业设计方案，包括结构原理、应用场景、定制点。
一.双循环输送线核心设计
基础设施
上层和下层布局:
上段:主输送线(工件输送，通常为2速链条/滚子线)。

卷扬机(高度小于5m ) :用于包装箱等轻材料。
螺旋输送机(5-15m )省空间，适用于中小型零件。
下段:空载线路(闭路循环、省空间) )。
垂直链接:
液压升降平台(超载1吨) )汽车底盘运输等。
驱动器类型
单动力驱动:共用电机+双向传动轴(低成本且适用于对称负载) ) )。
双电源驱动:上下层独立控制(高灵活性和差动调速)。

2025-05-09
重型倍速链输送线

重载倍速链输送线设计定制的专业方案，结合工业重载场景要求和非标设计要点，分模块进行分析。
1 .重载倍速链输送线核心参数定制
承载力设计
链条的选择:双速滚子链(如RS140 )，间距50.8mm，单站载重可达500-800kg。
轨道强化: 12mm厚的淬火轨道+侧导向轮组，耐冲击变形。

高温环境:耐热合金链板(工作温度400℃) +石墨润滑系统。
高粉尘场景:全封闭导向+自清洁刮板装置
驱动配置: 5.5kW变频电机+行星减速器(长途运输需要每15m增加一个辅助驱动点。
特殊情况适应
功能扩展单元，气动助力机械手如何定制
精密停止:伺服停止(重复精度0.2mm ) 。
冗馀:双回路气压紧急停止+实时负载监测( 10%过载自动停止) )。

2025-05-09
倍速链输送线

以下是倍速链输送线非标定制的详细解决方案，涵盖设计要点、选型参数和行业应用案例。
1.双速链定制的核心要素
增强负载能力

特殊环境适应
高温场景:耐热链条(镀镍+耐高温轴承)300℃)继续工作)。
腐蚀环境:全不锈钢(304/316 l)+防腐涂层。
功能模块的扩展，气动助力机械手如何定制
链条规格:采用双排滚子双速链条(如RS120型)，单站装载量可达300-500kg。
轨道加固:10mm厚锰钢导轨+横向定位轮，防止重载跑偏。
驱动配置:3.7kW减速器+双驱动轴(长距离需要多点驱动)

2025-05-08
装配流水线

装配流水线的全面分析，涵盖类型、设计要点和智能升级方案。
一.装配线的主要类型
按运输方式分类

滚筒输送线:中等负荷( 10-50kg )，用于箱体/框架组装(例如汽车零部件)。
双速链条输送线:高节拍需求，定位配套板块(如白色家电组装)。
按布局分类
皮带输送线:适用于轻负荷组装( 10kg )电子、小家电(如手机组装)。
线型:布局简单，适用于短流程(包装工序等)。
u型/O型(缩短物流距离，便于多站合作)，如汽车内饰装配。
多层:节约空间，用于分装电子元器件等小零件。

2025-05-07
工装板装配线

工装板装配线的核心组成
输送系统
双速链/同步链:适用于中高速装配(0.5-10m/min)，双速比为2.5/3倍，续航能力50-200kg/工作板。
辊筒输送段:用于进料和出料连接，辊筒间距≤1/2板材长度(防止流动)。
工作板设计
类型
支撑点
应用场景
镁铝合金板
重量轻(5-15公斤)且抗静电
电子元件(如PCB支架。

2025-04-30
广东倍速链输送线

倍速链输送线安装调试的详细技术指南，涵盖了从预安装准备到调试检测全过程的关键步骤。
一.安装前准备
现场验证

确保电源( 380V/50Hz )和气源( 0.5-0.7MPa )的接口位置。
组件检查
检查链条(例如08B/10A型)是否变形，滚筒是否灵活转动。
地面水平度≤ 3 mm/m，混凝土承载力≥5吨/m (重型线路预埋钢板)。
确认导轨的直线度≤1mm/m ( )，确认电机铭牌的参数符合设计要求。

2025-04-29
普通流水线

普通流水线核心类型及选择
1 .一般管道类型
类型
结构特征
典型的APP场景
带式输送线
PVC/橡胶带+滚筒驱动
电子产品的组装和包装生产线
辊式输送线
金属/塑料滚筒+链传动
箱子/托盘搬运(≦50kg ) )。
链式输送线
金属链板+齿轮传动
重载(≤200kg )和高温环境
双速链条装配线
双链+工作板
汽车零件的精密组装

2025-04-29

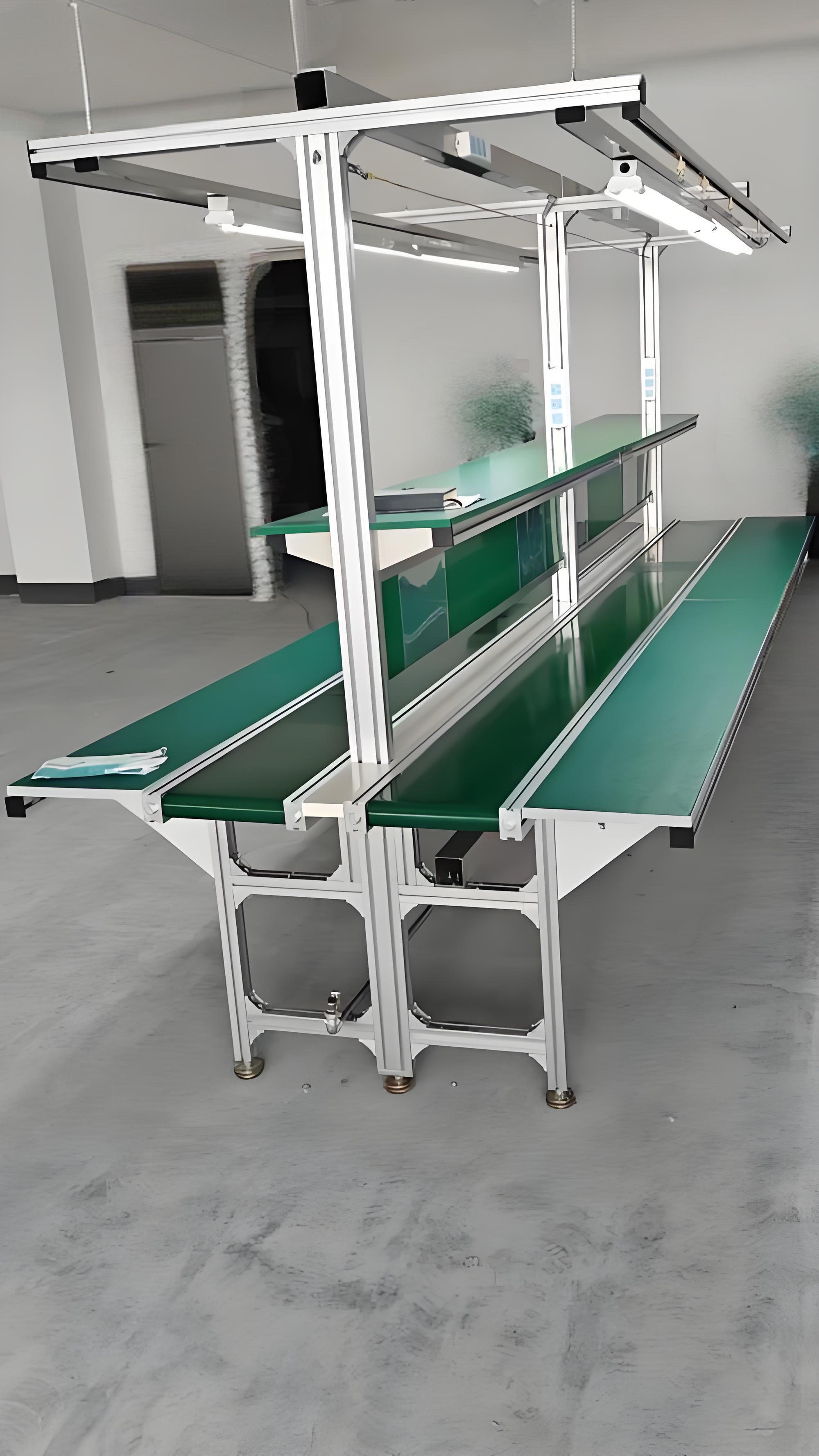

皮带输送线

皮带输送线的关键选择因素
负荷和速度
承载能力:根据材料重量选择带型(轻质≤ 50kg/m的PVC带、重≥ 100kg/m的钢丝绳带)。
速度范围:一般线速度为0.1-3m/s，食品行业需要变频调速(如包装生产线为0.5m/s 0.05 )。

2025-04-29
锂电池倍速链输送线

锂电池装配线的选择和设计要点，有助于结合行业特点和技术趋势有效建设生产线。
一.新能源管道核心需求
产品类型的适用性
动力电池:单元分拣、模块堆叠、焊接(激光/超声波)和包装。
电机电控:定子绕组、转子动平衡、控制器烧损测试。
氢燃料电池:双极板粘接、膜电极封装、气密性测试。

2025-04-29
新能源装配线

新能源装配线核心需求
产品类型适配

电机电控：定子绕线、转子动平衡、控制器烧录测试。

动力电池：电芯分选、模组堆叠、焊接（激光/超声）、Pack封装。
氢燃料电池：双极板贴合、膜电极封装、气密性检测。

关键指标
洁净度：电池车间需万级洁净度（ISO 8级），防尘防静电设计。

精度要求：电池模组定位±0.1mm（需视觉引导），电机装配同心度≤0.05mm。

2025-04-29
倍速链组装线

1.倍速链装配线的关键选择要素
载重量

双速比:通常是2.5倍速度或3倍速度链条(工件移动速度=链条速度×双速比)。
电机选项:变频电机(在0.5-15m/min变化)或伺服电机(高精度同步要求)。

工作站要求

长宽:根据站间距(一般0.8-1.5m)和作业空间设计线宽(600-1200mm)。
特殊工位:检测和翻转工位时，需要预留挡块或顶升平移机构的接口。

单点承载:根据工件(包括工件夹具)的最大重量选择链条规格。常见型号:
轻型(10kg) 08B/10A链条
中号(10-50公斤):12A/16A链条
重量(50k g):20a以上链条+加固导轨。
线体总负荷(计算整条线同时装载的工件总重量，保证电机功率不小于20)。

2025-04-29
自动化流水线

自动化流水线，自动装夹机械手厂家为您讲述自动化流水线，自动化流水线是怎么转化的呢，自动化之前，是人工搬运，输送，耗费大量人力，效率低下，人员异动大，现在自动化流水线的使用，可以提高效率，安全稳定，车间整洁，7S优秀。13416610556

在自动化设备中，自动化流水线上可以增加各种设备，如自动螺丝机，打包机，打标机。产品结构复杂，加工工序繁多，工艺路线过长，设计的机器人子系统过多，结构复杂，机体过大，操作难度大，无法保证加工数量和质量。例如:电机、减速箱、发动机箱等。13416610556刘工

2022-11-29
轻型柔性线

轻型柔性线在物流运输中的重要作用。在运输过程中，企业货物需要物流设备的支持，物流运输是非常重要的环节。在这种大型传动装置中，链板起着非常重要的作用，是传动装置中不可缺少的附件之一。流水线是人和机器的有效结合，最能体现流水线设备生产的柔性。随行输送系统即托盘和在线专机与在线生产和检测设备的有效结合，可以满足各种产品流水运输的要求。流水线的传输方式有强制同步传输和灵活异步传输。通过配置的选择，可以满足组装和运输的要求。生产线是企业大批量生产中不可或缺的，可以节约企业的人力成本，提高生产效率，13416610556刘小姐。

2022-11-18
环形柔性流水线

链板爬坡线在物流运输中的重要作用。在运输过程中，企业货物需要物流设备的支持，物流运输是非常重要的环节。在这种大型传动装置中，链板起着非常重要的作用，是传动装置中不可缺少的附件之一。流水线是人和机器的有效结合，最能体现流水线设备生产的柔性。随行输送系统即托盘和在线专机与在线生产和检测设备的有效结合，可以满足各种产品流水运输的要求。流水线的传输方式有强制同步传输和灵活异步传输。通过配置的选择，可以满足组装和运输的要求。生产线是企业大批量生产中不可或缺的，可以节约企业的人力成本，提高生产效率，13416610556刘小姐。

2022-11-18
交叉柔性流水线

链板爬坡线在物流运输中的重要作用。在运输过程中，企业货物需要物流设备的支持，物流运输是非常重要的环节。在这种大型传动装置中，链板起着非常重要的作用，是传动装置中不可缺少的附件之一。流水线是人和机器的有效结合，最能体现流水线设备生产的柔性。随行输送系统即托盘和在线专机与在线生产和检测设备的有效结合，可以满足各种产品流水运输的要求。流水线的传输方式有强制同步传输和灵活异步传输。通过配置的选择，可以满足组装和运输的要求。生产线是企业大批量生产中不可或缺的，可以节约企业的人力成本，提高生产效率，13416610556刘小姐

2022-11-18
光面链板线

链板爬坡线在物流运输中的重要作用。在运输过程中，企业货物需要物流设备的支持，物流运输是非常重要的环节。在这种大型传动装置中，链板起着非常重要的作用，是传动装置中不可缺少的附件之一。流水线是人和机器的有效结合，最能体现流水线设备生产的柔性。随行输送系统即托盘和在线专机与在线生产和检测设备的有效结合，可以满足各种产品流水运输的要求。流水线的传输方式有强制同步传输和灵活异步传输。通过配置的选择，可以满足组装和运输的要求。生产线是企业大批量生产中不可或缺的，可以节约企业的人力成本，提高生产效率，13416610556刘小姐

2022-11-18

自动化流水线 工程案例

自动化流水线厂家

倍速链流水线

非标倍速链装配线

广东倍速链线

倍速链流水线

倍速链传输线

重型倍速链流水线

倍速链生产线

倍速链装配线

装配流水线

自动化流水线

倍速链输送线

自动化装配线

自动化流水线 视频案例

自动化流水线-助力机械手

倍速链装配线

采用倍速链牵引，工装板可以自由传送，采用阻挡器定位使工件自由运动或停止，工件在两端可以自动顶升，横移过渡。在线可设旋转、专机、检测设备、机械手等。应用于电动工具，彩电、空调等家用电器、各类仪器仪表及机电产品等总装及部装。

装配线上物料搬运设备（皮带或传送器、天车）
生产线平面布置的类型（U型，直线型，分支型）
节拍控制形式（机动、人动）
装配品种（单一产品或多种产品）
装配线工作站特性（工人可以坐、站、跟着装配线走或随装配线一起移动等）
装配线的长度（几个或许多工人）

装配流水线如何选型？

产品特性：
- 根据产品的尺寸、重量、材质等特性选择适合的流水线类型。例如，轻小件产品适合皮带流水线，重型产品可能需要链板或滚筒流水线17。
- 考虑产品的工艺流程，是否需要定位、翻转、码垛等特殊功能67。
产量与节拍：
- 根据生产规模和节拍要求选择流水线的速度和长度。高产量需求可能需要倍速链或自动化程度更高的流水线68。
场地限制：
- 考虑车间的空间布局，选择适合的流水线形式（如直线型、U型、环形等）

넳 넲

搜索

文章

自动化流水线 合作客户

自动化流水线-助力机械手输送设备厂家

了解更多

WHAT'S NEW

自动化流水线，常用于搭载一些中型重型产品，我司流水线都是非标定制，按客户要求定制，如重型板链线，重型倍速链装配线，滚筒线等。

倍速链装配线

链条选型：双倍速滚子链（如RS140型），节距50.8mm，单工位负载可达500-800kg
轨道强化：12mm厚淬火钢轨+侧面导向轮组，抗冲击变形
驱动配置：5.5kW变频电机+行星减速机（长距离输送需每15m增设辅助驱动点）

重型倍速链输送线

源头工厂

ꂃ ꁹ

넳 넲
MORE

CUSTOM

定制设计

汽车装配线
需求：承载车门（150kg/工位）、抗冲击。方案：RS120双倍速链+液压阻挡器+钢制加强轨道。

3C电子装配
需求：防静电、洁净室级。方案：不锈钢链条+PTFE涂层轨道（表面电阻10⁶-10⁹Ω）。

食品包装
需求：IP69K防护、易清洁。方案：全密封聚乙烯轨道+FDA认证润滑脂。
SERVICE

日常维护

MORE

日常

清除轨道碎屑（每日），检查链条张紧度（每周）。

定期

每3个月润滑链条（高温脂CLP 220），每年更换导向轮。
